在Flash基础入门中，本文主要演示zynq 7000下对Qspi 的读写操作，以及读取8字节唯一ID, 可以用于简单加密。希望对大家学习Flash基础入门有所帮助。

我在使用altera 的时候，写了一篇读写flash 及其ID的文章。

在我转入zynq 7000的时候，自然也要有读写QSPI FLASH, 以及读取其ID。

本文分为四部分：硬件设计，软件设计，测试验证，期待

本文的前提条件是读者会helloworld 实验，也就是会zynq 7000的SDK开发过程，如果不会，那先去看我的zynq 7000下的helloworld 实验，或者开发板提供的helloworld 实验教程。

我实验平台是黑金的核心板AC7010, 其板上的QSPI芯片是W25Q256FV

工程下载链接：//pan.baidu.com/s/1qYxAnFI 密码：p2c6

单一源代码下载链接  //pan.baidu.com/s/1dFcsf3F

1  硬件设计

硬件设计基本和helloworld 一样，不同的是要选择QSPI, 否则怎么做实验呢。还有工程名字取为qspi。

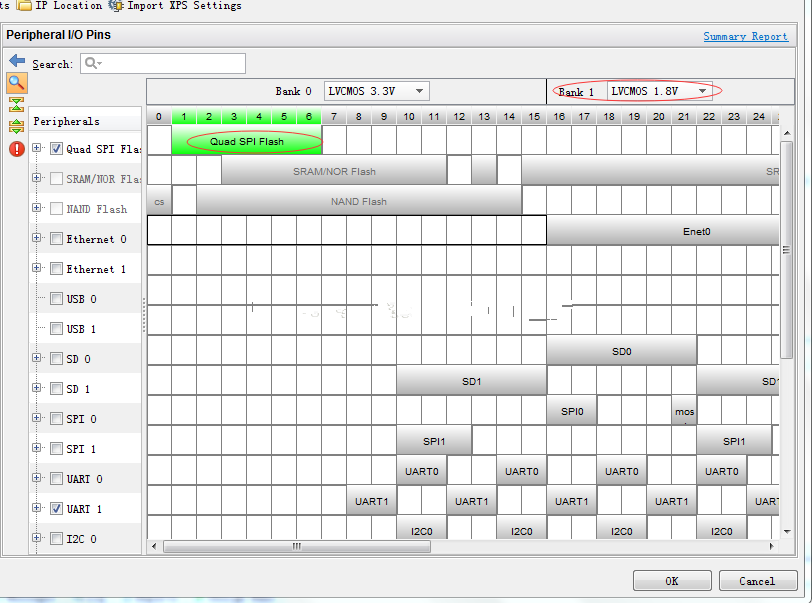

在zynq配置的peripheral  I/O Pins 里选择Quad SPI Flash, 如图：

在zynq配置的MIO configuration 里选择Quad SPI Flash的每个脚为 fast, 如图：

出此以外，都和hello world 实验的硬件设计一样。

2： 软件设计

在SDK里 新建工程，取名为qspi_t ， 在Next 里可以选择hello world 或者empty project。下载我提供的xqspips_flash_polled_example.c 文件， 放入.src ,就是hellowrld.c 的地方。 删除helloworld.c 。

为什么取这样一个名字呢？ 这是Xilinx提供的样例程序，你可以在你的xilinx 目录下搜索到这个文件。我提供的程序是在其上修改得到的。

FlashWrite, FlashRead, FlashErase, FlashReadID 都是样例程序里包含的。我做的工作只是修改了main函数，还有仿照FlashReadID, 编写了一个FlashReadUID函数。

FlashWrite, 写Flash, 其参数是QSPI驱动指针， FLash写的起始地址， 写入字节数， 写命令

FlashRead, 读Flash, 其参数是QSPI驱动指针， FLash读的起始地址， 读取字节数， 读命令

FlashWrite, 擦出Flash, 其参数是QSPI驱动指针， FLash擦除起始地址， 擦除字节数。

写命令其实只有一个WRITE_CMD, 但读命令有4个选择：READ_CMD, FAST_READ_CMD, DUAL_READ_CMD, QUAD_READ_CMD

FlashReadID 就是读取JEDEC ID

FlashReadUID 是我仿照上面函数写的， 我查看了W25Q256FV的手册，读取唯一ID的cmd 是0x4B， 我不确定其他芯片是否一样，你需要自己查看。

主程序的流程是：基本初始化，获取Flash 的驱动指针，给WriteBuffer 数组赋值，就是打算 写什么东西进去，调用2个id 读取， 擦除，读取，显示内容，写入， 读取，显示内容，调用2个id 读取并显示。

3：程序运行

以下是程序运行在串口监视终端上的显示内容

4 期待

按资料介绍，唯一id 每个芯片都是不一样的，可不可以把你 的id 告诉我，看看是不是都不一样。

如果这样的话，我们就可以用这个id 加密，就是用一个算法，比如des,des3，得到一个结果，而这个结果只有知道算法的人才知道。把这个结果填入一个地方，那就是程序员认可了。这样如果简单复制程序，那就不行的，防止盗版。

其实xilinx 也有一套加密的算法，估计他那更科学。我还没有学会，知道了和大家分享。

告诉我id 的方法可以是留言，大家都可以看到，或者qq 等其他方式。
